全高閘安裝教程

編輯：郭啓鑫 時間：2020年5月7日

安裝前準備工作

1确定項目方安裝地點通電聯網

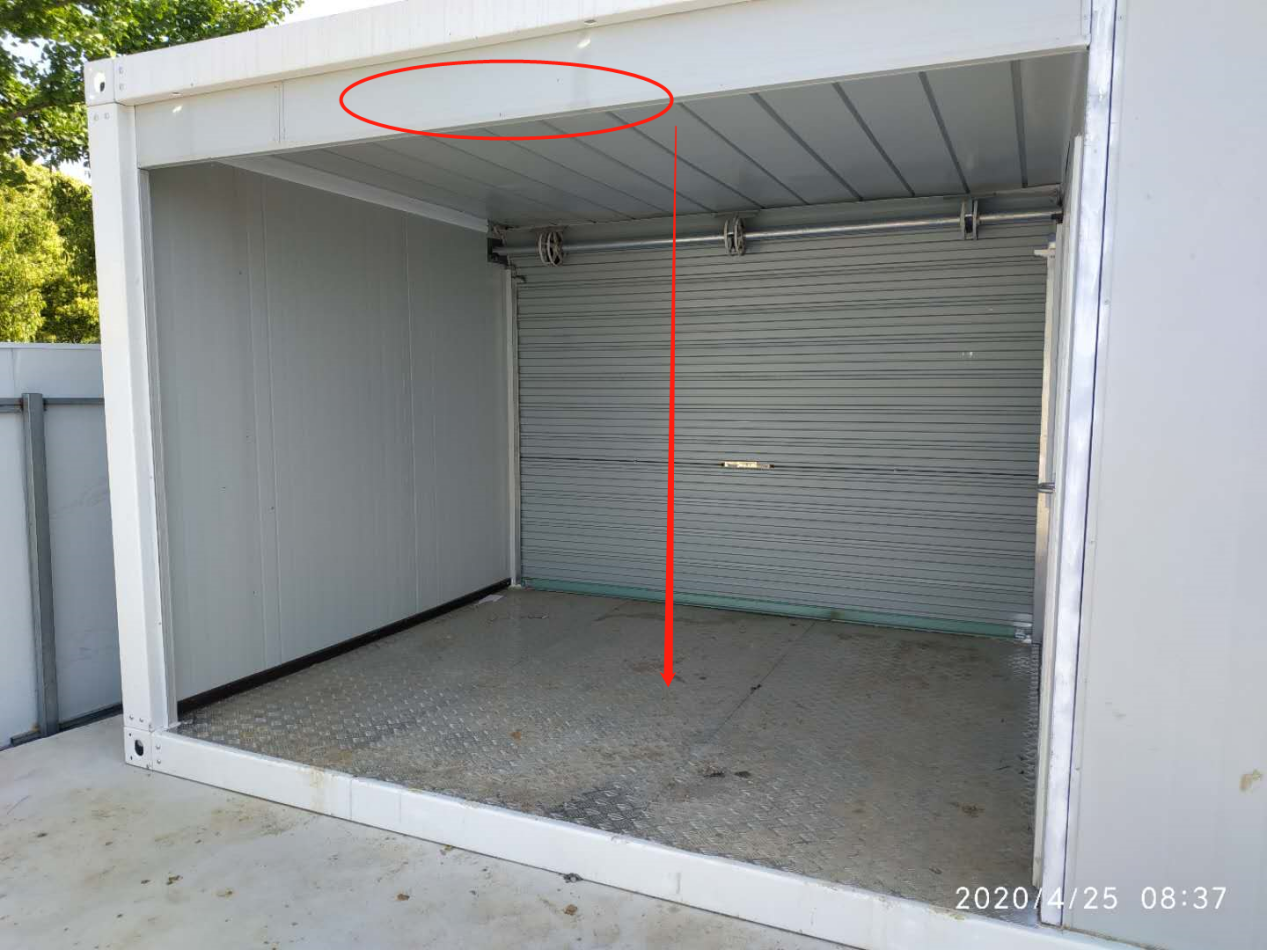

2确定安裝地點頂棚高度遠遠高于全高閘，若頂棚高于全高閘少于0.5米，需室外組裝好後移進棚內，确定無遮擋

3确定安裝地面平整且受力，如果集裝箱地面是鋁制闆下面是普通石膏闆則需要鋪薄鋼闆加固

安裝工具及輔材

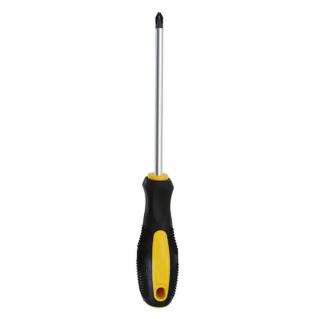

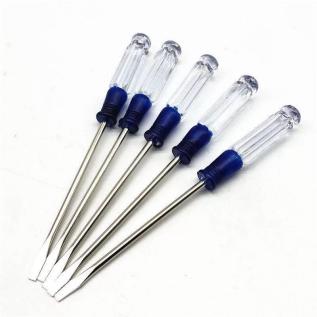

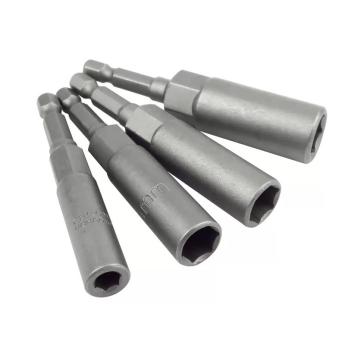

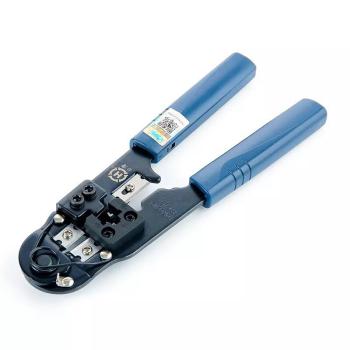

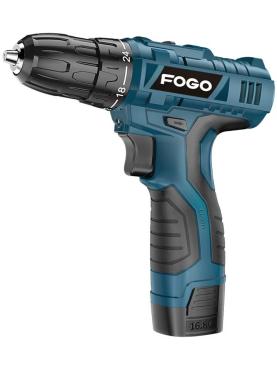

工具：手槍鑽，內六角套筒，內六角批頭，大号十字螺絲刀，小号一字螺絲刀，網線鉗，水平儀

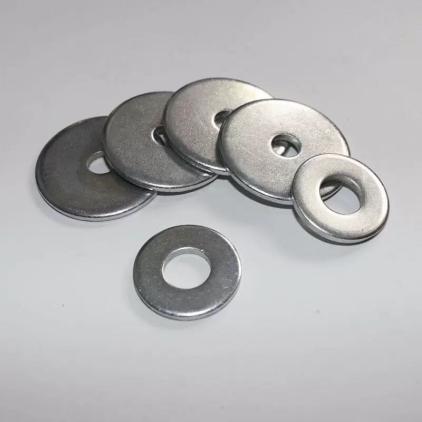

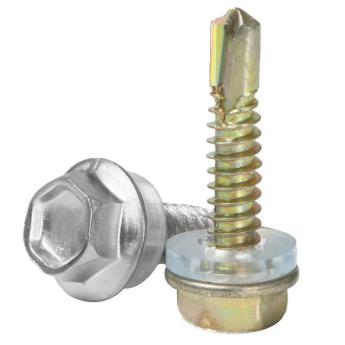

輔材：1.0平方2芯線15米左右，0.1平方信号線15米左右，網線30米左右，交換機（四台設備需要5口），水晶頭，絕緣膠布，3cm鑽尾螺絲及墊片，路由器

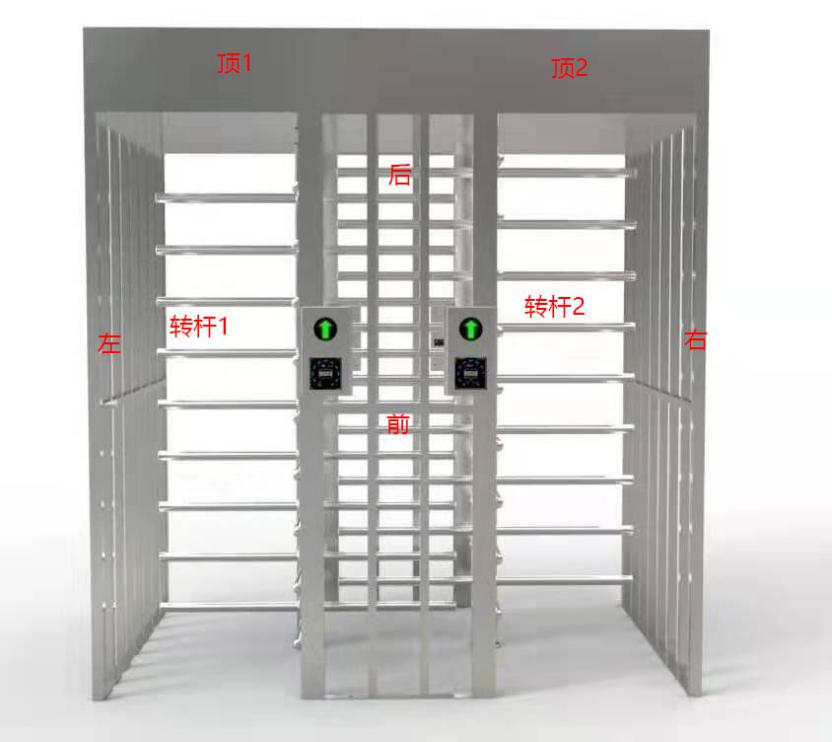

如圖所示雙通道全高閘組件由2個頂部，左右2個護欄，2個前後支撐架，2個轉杆，8個組件構成

具體安裝步驟

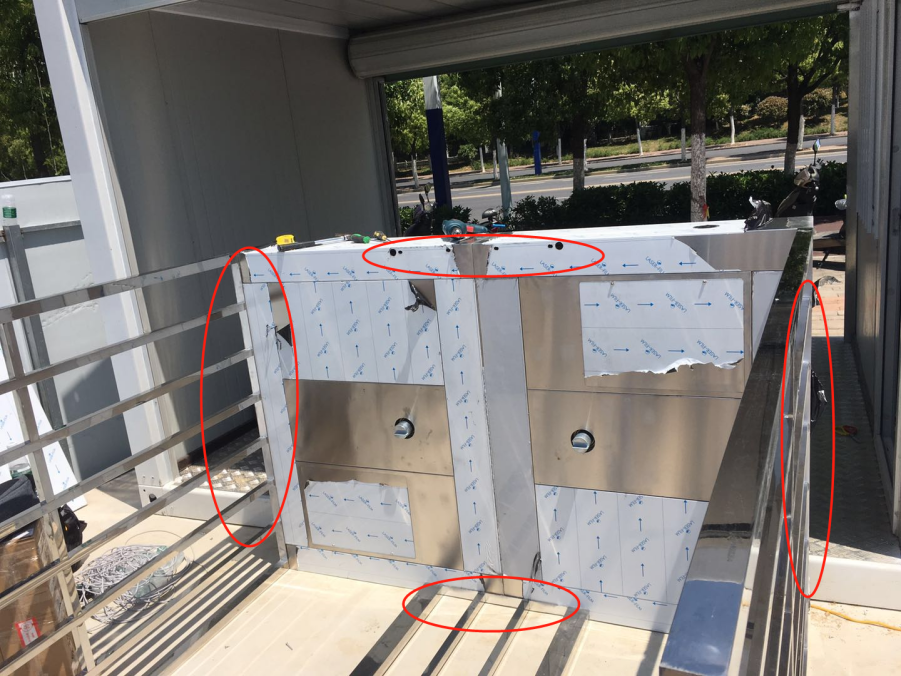

第一步：将2個頂部用螺絲并在一起，螺絲為內六角M8

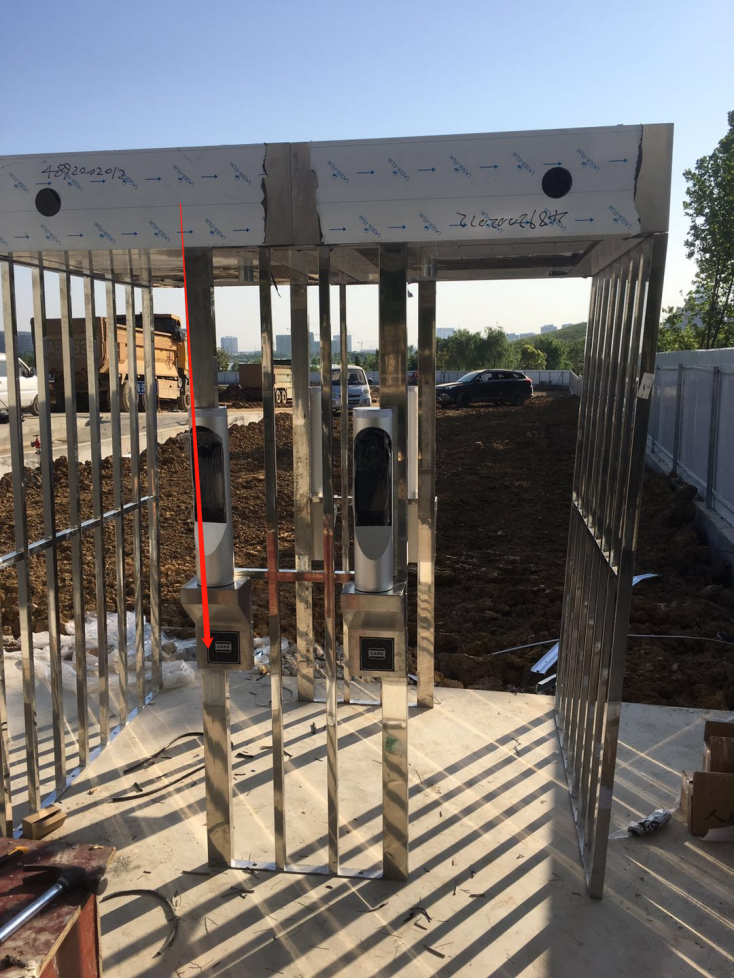

第二步：将2個左右護欄和2個支撐架也用螺絲與頂部連接

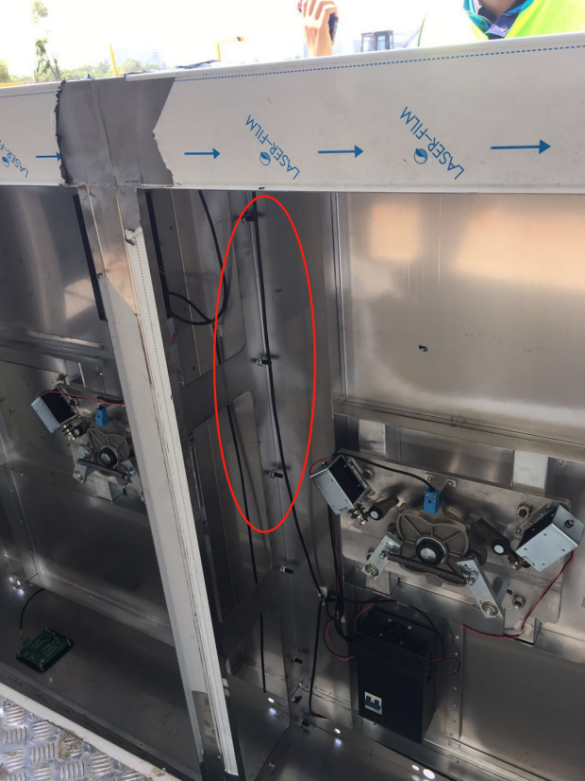

第三步：将安裝好護欄和支撐架的閘機翻轉立起，并将電源線，信号線，網線從四個裝線通道放置好

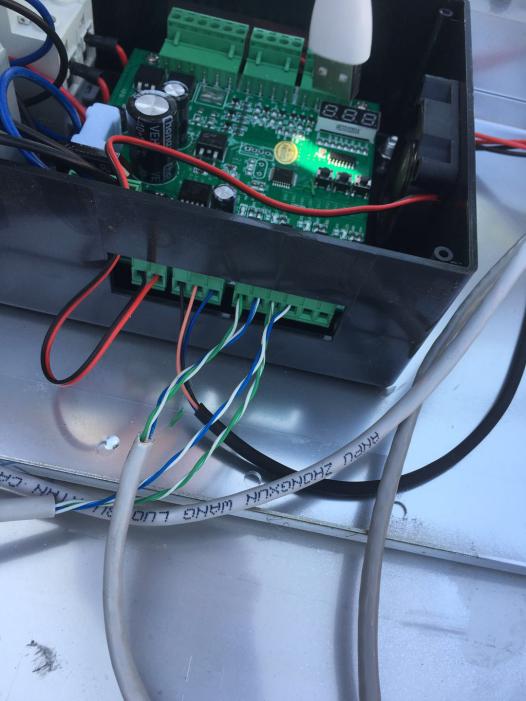

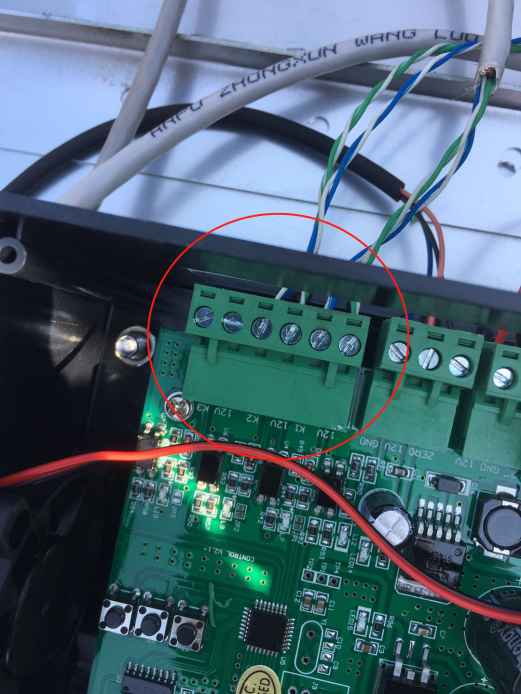

第四步：接線，将兩個閘機電源線并在一起，設備電源線也接上，開關量信号接閘機（12V,K1 12V,K2 12V,K3）上，設備網線接交換機

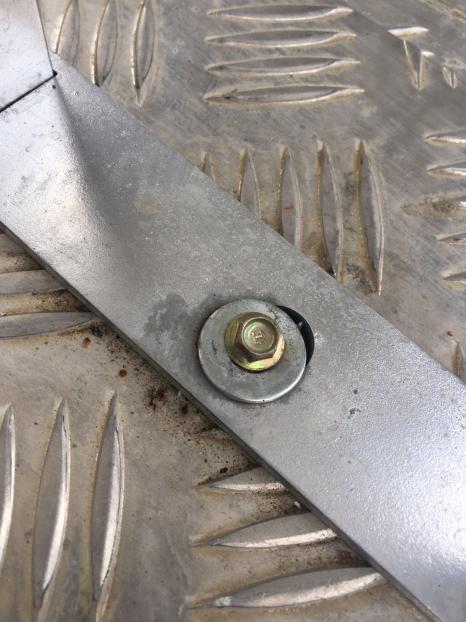

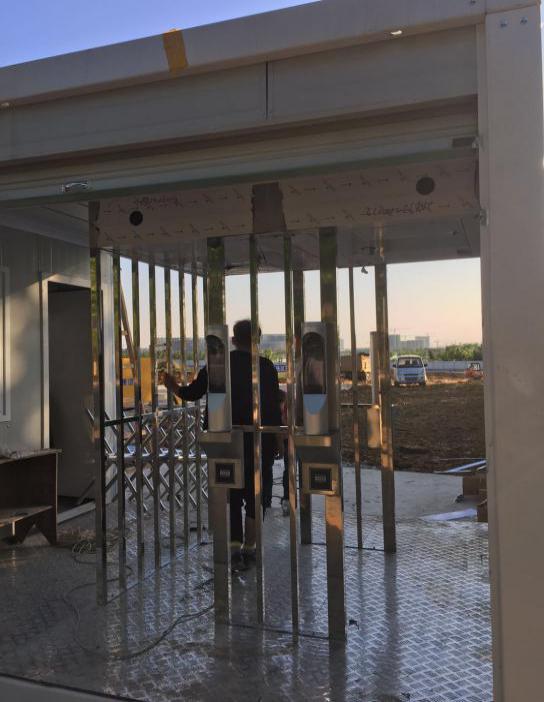

第五步：将閘機移入固定位置集裝箱內，用水平儀測量垂直，用鑽尾螺絲固定

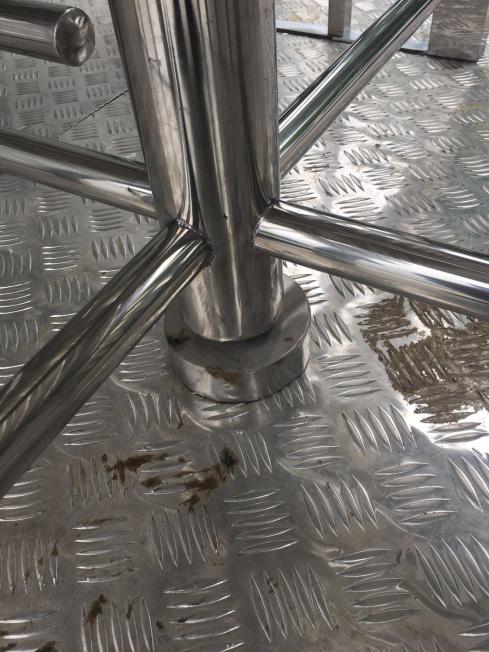

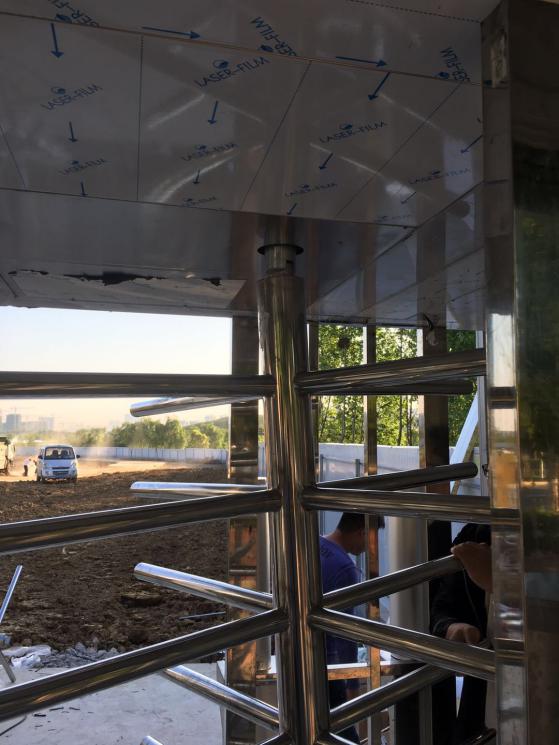

第六步：安裝轉杆。将轉杆從上到下對其，并用水平儀多角度測量垂直，找準底座位置并安裝好

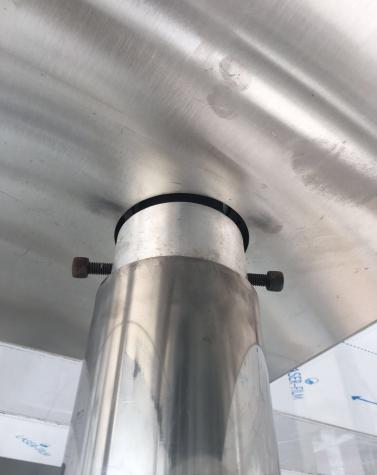

轉杆上部固定環先推至頂部，裝好轉杆再放下并用螺絲固定

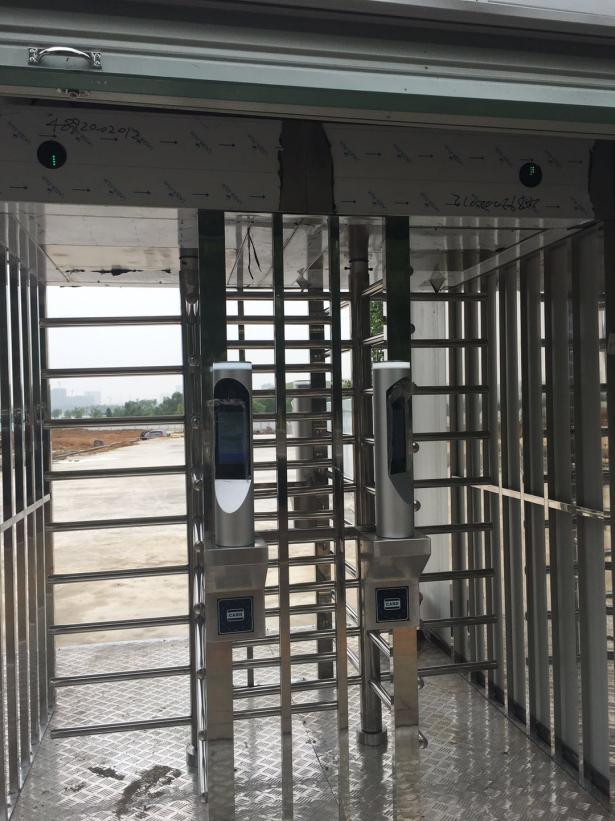

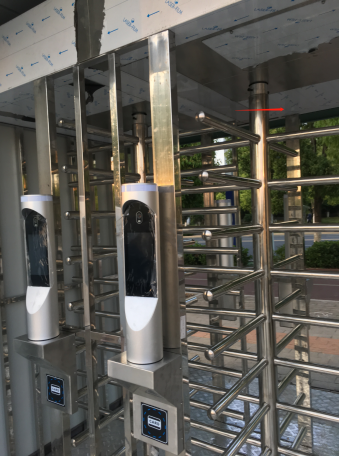

第七部：安裝人臉機，接上總網線（總網線一頭插交換機一頭插路由器）和總電源

注意：如安裝位置空間足夠大可在多人協助下直接在安裝位置從頂部固定螺絲無需安裝好翻轉
