梯控聯動

常規梯控設置方法 - 圖1

硬件參數

參數 數值
工作電壓 DC(9-24)V
工作電流 19-51mA
工作環境 溫度-20℃～+70℃，濕度 0～90%不結露
消耗功率 ≤0.605W

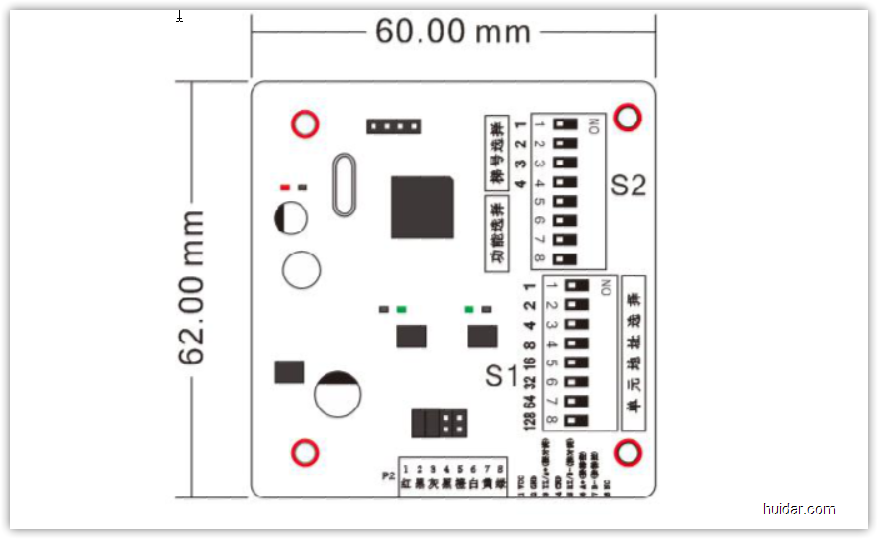

端口定義

常規梯控設置方法 - 圖2

引腳 相對顔色 接口說明
1 紅 VCC DC9-24V
2 黑 GND 黑
3 灰 TX/A+ (接對講)
4 黑 GND 地
5 橙 RX/B- (接對講)
6 白 A+ （接梯控闆聯網/讀卡端子 +）
7 黃 B- （接梯控闆聯網/讀卡端子 -）
8 綠 空

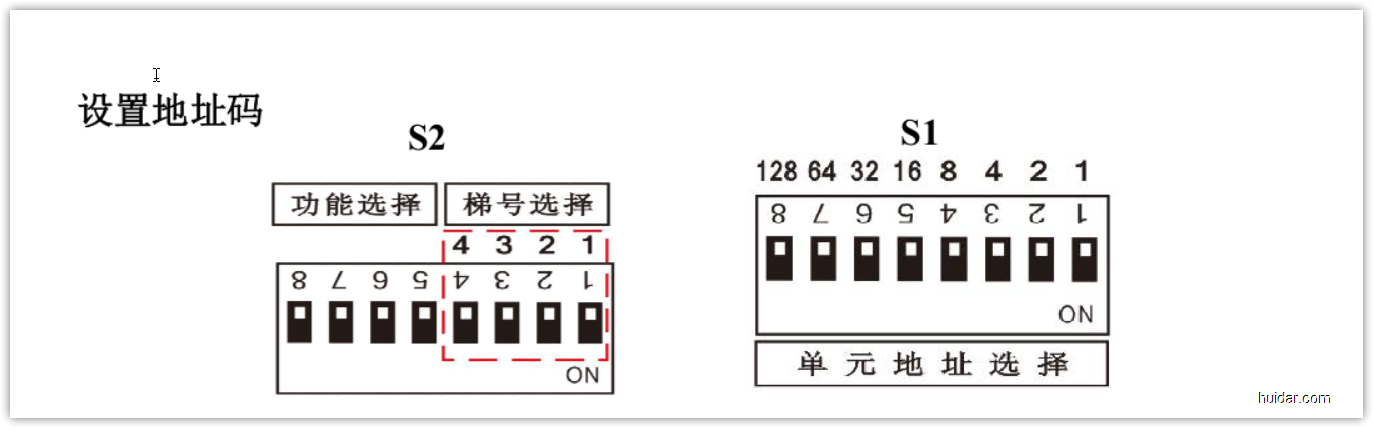

設置地址碼

1、在 S2 撥碼開關的“梯号選擇”處，選擇某一個開關（1、2、3、4）撥至 ON；

2、在 S1 撥碼開關撥上所需要的地址碼（與梯控地址碼一緻）；

3、在 S2 撥碼開關的“功能選擇”處，把 7 号撥碼開關撥至 ON，接着再把 7 号 撥碼開關撥回原處（即 ON 的對面，以下文字均用此表述）；

【 開關撥至ON 時，紅色LED 長亮；撥回原處時，紅色LED 會快速閃爍3 下；】

4、把以上三個步驟所撥的開關撥回原處，至此，一個梯控地址碼設置完畢；

例子

兩個梯控設備（地址碼分别是2 、5 ）與對講聯動模塊連接，如何設置？

設置方法：

1 、在S2 撥碼開關的“梯号選擇”處，選擇1 号開關撥至ON ；

2 、在S1 撥碼開關處，把2 号開關撥至ON ；

3 、在S2 撥碼開關的“功能選擇”處，把7 号撥碼開關撥至ON ，接着再把7 号 撥碼開關撥回原處；

4 、把以上三個步驟所撥的開關撥回原處，至此，一個梯控地址碼設置完畢；

5 、在S2 撥碼開關的“梯号選擇”處，選擇2 号開關撥至ON ；

6 、在S1 撥碼開關處，把1 号與3 号開關撥至ON ；

7 、重複以上的第3 個步驟與第4 個步驟，至此，兩個梯控地址碼設置完畢。

說明：對講聯動模塊最多可設置 4 個地址碼（即最多連接 4 個電梯梯控設備）
