我公司梯控産品主要分為分層控制型和不分層控制型兩大類，分層梯控系統适用于對每樓層權限要求比較嚴格的情況下，某一樓層的人不允許到其他樓層上去，隻在用戶卡內授權特定的一個或幾個樓層，上樓方式分為直達和手動選層兩種，此種梯控系統常用于小區或一些辦公樓上，可以很好的保證每層樓上的住戶隐私和财産物品安全。不分層梯控系統則對同一棟樓的每層權限要求沒那麽嚴格，用戶刷卡後，可以到達所有樓層，刷卡後手動選擇電梯按鈕上樓，而且一般分為電梯外呼面闆安裝和電梯內面闆安裝兩種方式，外呼面闆安裝可以有效控制進入電梯的權限，隻有持有用戶卡的人可以刷卡進入電梯，電梯內安裝則所有人可進入電梯，在梯內刷卡選擇樓層，不分層系統一般用于酒店、學校辦公樓等需要每個樓層有進入權限的場所。這裏就詳細介紹此不分層梯控系統的安裝方法。

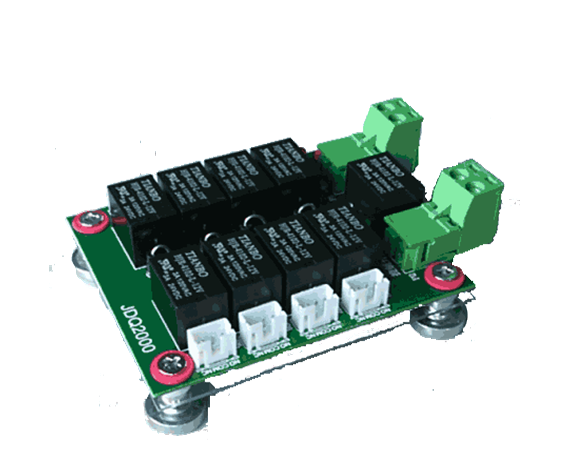

不分層梯控系統常用到如下圖繼電器控制闆：
其技術參數如下：
工作電壓： DC 12V
工作電流： ≤160mA
工作溫度： -20℃～ 70℃ R.H
環境濕度： 10%～95% R.H
抗靜電幹擾： 15KV
輸出接口： 8組無源接點輸出
尺寸規格： 58*70*mm
每個繼電器闆可以接八個樓層，當樓層多于八層時，可以再加繼電器闆接入線路來擴展總控樓層。其原理為：轉接電梯按鈕信号線，通過刷卡時繼電器的閉合與斷開，來實現樓層按鈕能否被按亮。其應用到電梯上時，常與我公司梯控一體機結合使用，如下圖：
不分層梯控系統在實際安裝時會有外呼裝法和內呼裝法，接線圖具體如下：

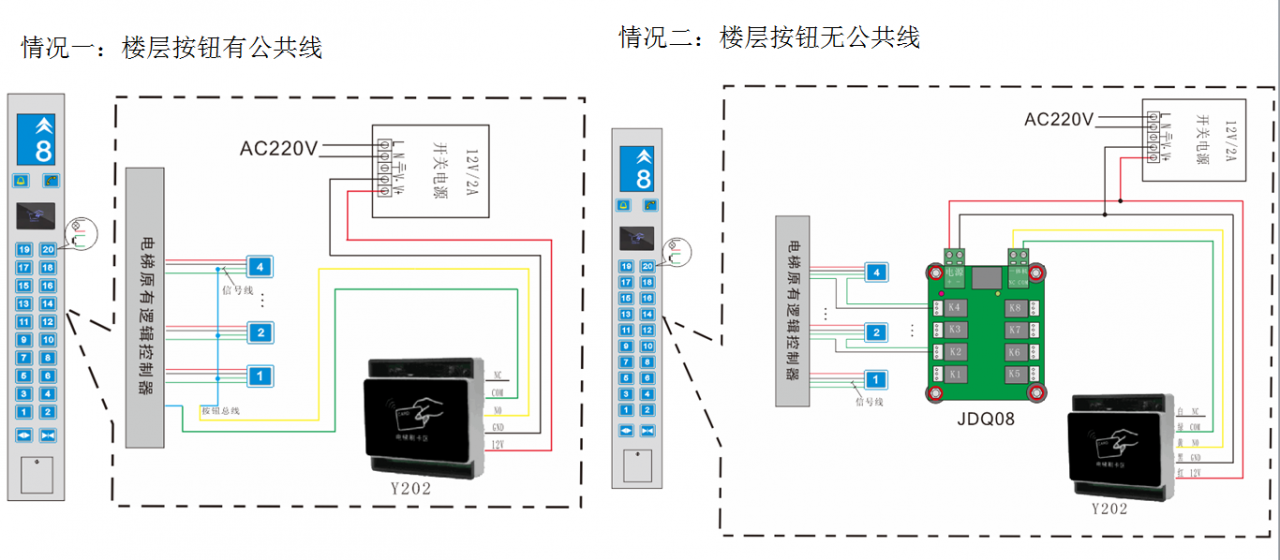

電梯內呼接線方式
說明：兩幅圖皆為電梯內呼接線方式，此兩款一體機隻是外觀不同，接線方法相同。電梯查找信号線的方法在“分層梯控闆的接線方法介紹”中已經介紹過，不同的是隻剪其中一根信号線進行接線，當按鈕有公共信号線時，隻剪公共線即可控制全部按鈕，當沒有公共信号線時，要逐個按鈕接線并插在繼電器闆上。整個梯控系統要單獨接電源。

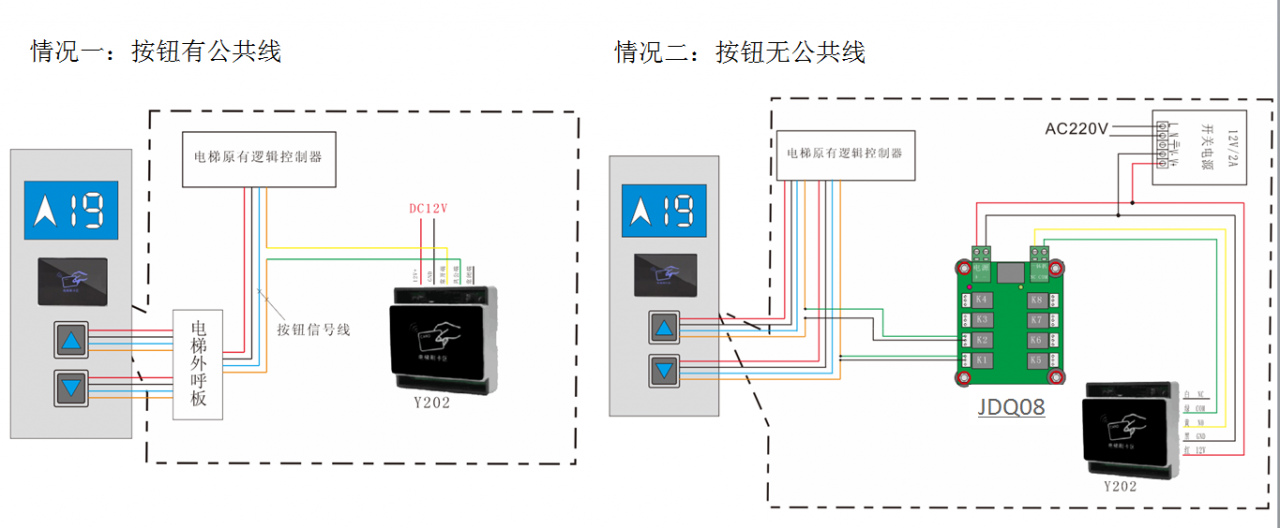

電梯外呼接線方式
說明：外呼接線中，當沒有公共信号線，使用繼電器闆時，要注意繼電器闆的安放位置。也可以采用“上、下”按鈕信号線兩兩并接到一體機信号線，不使用繼電器闆。

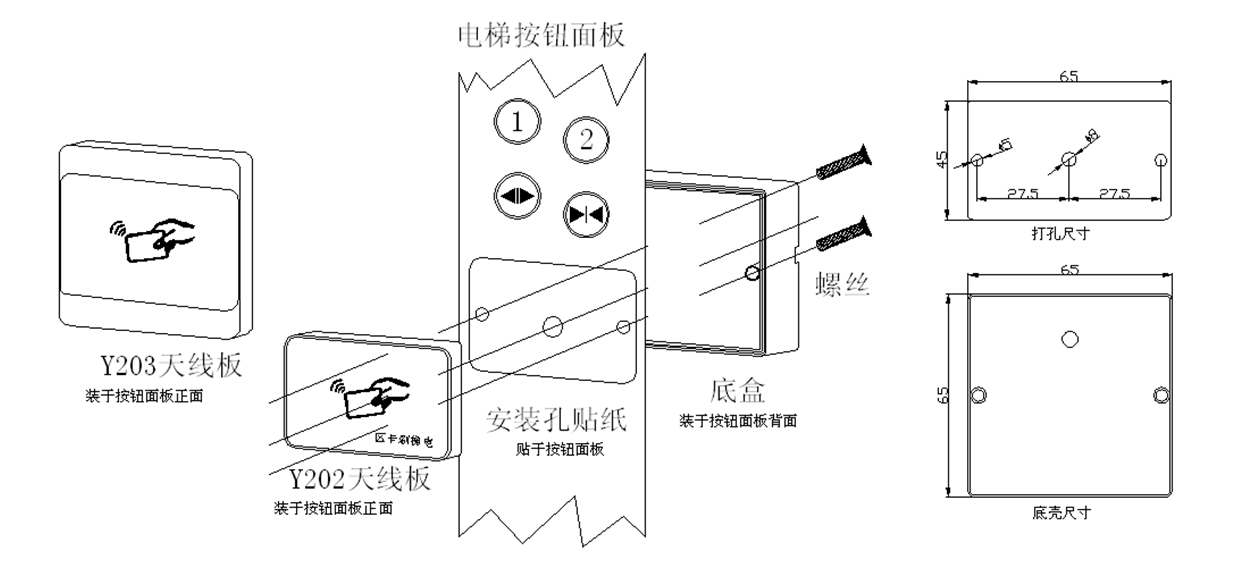

打孔安裝讀頭圖示如下：
說明：打孔時，要先用公司配備的打孔貼紙貼在面闆上打孔，防止打歪，當在外呼面闆上打孔時，注意保護電梯按鈕後面的線路。
另附實際項目安裝效果圖：

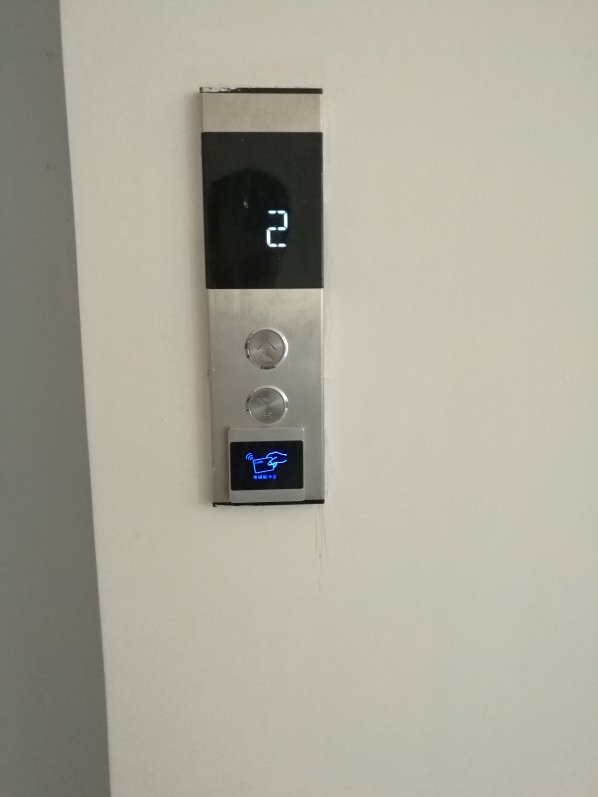

如圖為電梯外呼安裝方式，采用金屬一體感更強的一體機，安裝後美觀大方有檔次感。
